看到 GPU 利用率不高，常见反应是增大 Block、提高 Occupancy、做算子融合或者直接换成 Triton。但这些动作如果没有性能模型支撑，很可能只是把瓶颈从一个地方搬到另一个地方。

可靠的优化过程应该像故障诊断：先建立理论上限，再用工具验证瓶颈，最后用实验确认收益。本文用同一套方法串起 Vector Add、Reduce、GEMM、Softmax、FlashAttention 和 LLM Decode。

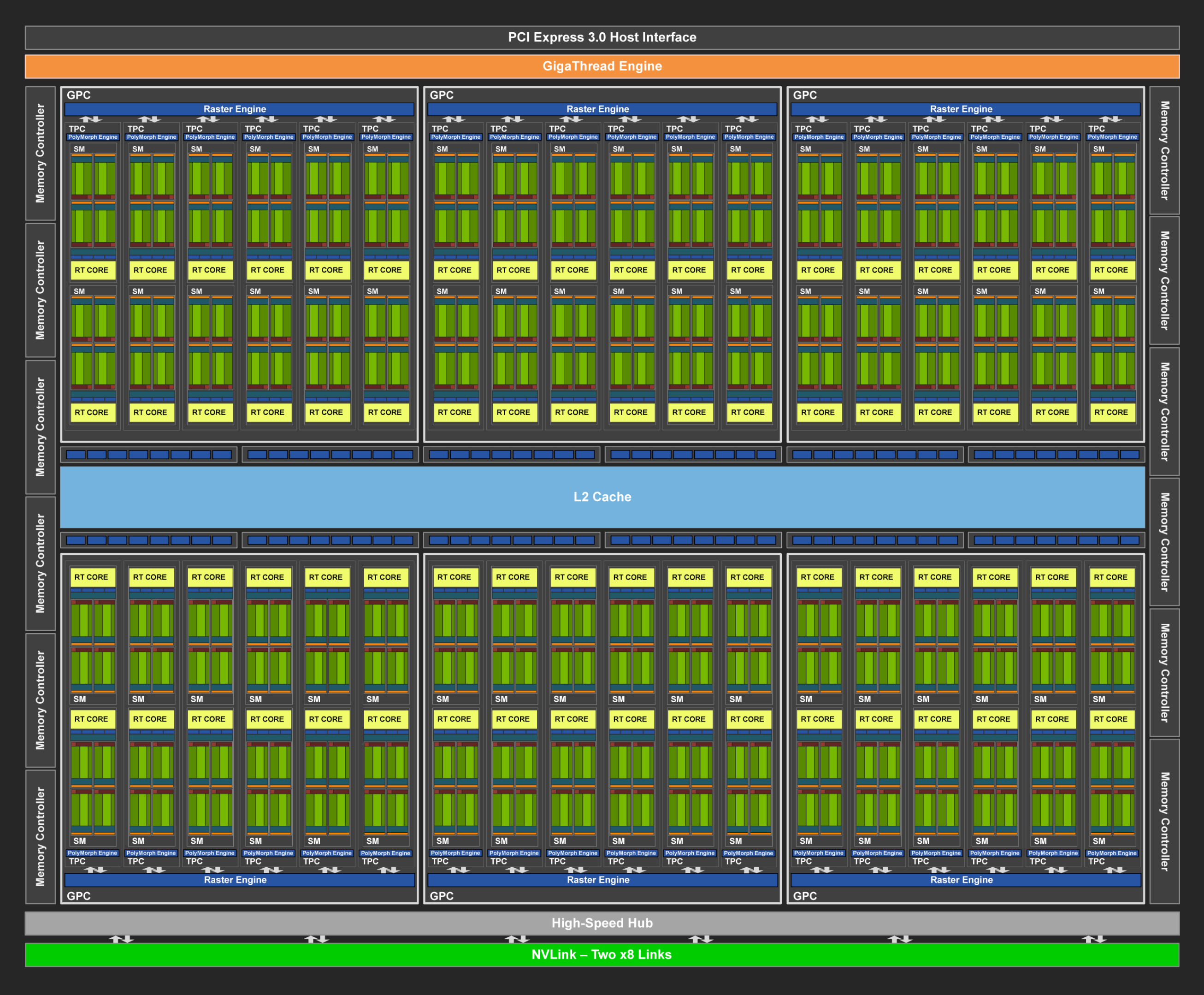

GPU 硬件结构

图 1：GPU 性能分析的对象不是抽象的“核”，而是 SM、执行单元和多级存储共同组成的系统。

一、性能问题先写成两个数字

对一个 Kernel，先估算：

总计算量：FLOPs；
最少数据搬运量：Bytes。

两者之比称为算术强度：

I=\frac{\text{FLOPs}}{\text{Bytes}}

如果一个操作只做很少计算，却要从 HBM 读取大量数据，它通常受带宽限制；如果每次读取的数据会被重复使用很多次，它更可能受计算吞吐限制。

1.1 Vector Add

计算 C[i] = A[i] + B[i]，每个元素读取两个 FP32、写回一个 FP32，共 12 Bytes，只执行一次加法：

I\approx\frac{1}{12}\text{ FLOPs/Byte}

这是典型的 Memory Bound 操作。继续增加算术单元不会明显加速，关键是合并访问、足够并发和接近峰值显存带宽。

1.2 GEMM

矩阵乘法包含大量乘加。如果通过 Shared Memory 和寄存器 Tiling 让数据被多次复用，算术强度可以大幅提高，最终接近 Compute Bound。

这两类操作构成了 Roofline 图上的两个极端。

二、Roofline：先判断优化方向

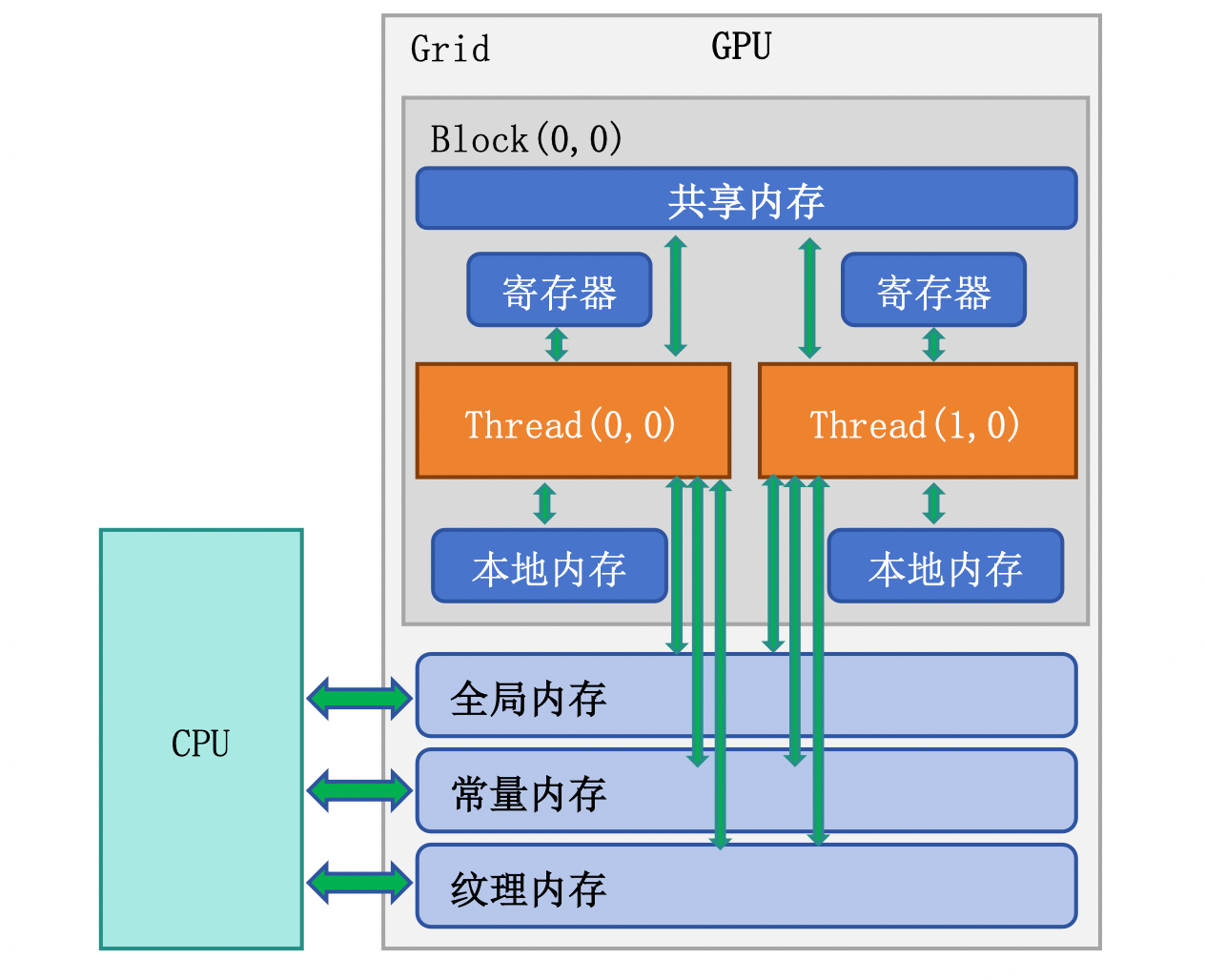

CUDA 内存层次

图 2：Roofline 中的“Bytes”来自不同存储层次；减少 HBM 流量和提高片上复用往往比减少一条算术指令更重要。

Roofline 模型给出的性能上限为：

P\leq\min(P_{peak}, I\times BW_{peak})

其中 $P_{peak}$ 是峰值计算吞吐， $BW_{peak}$ 是峰值带宽。

性能
  ^                    ───────── 计算上限
  |                 /
  |              /
  |           /      转折点
  |        /
  |     / 带宽上限
  +----------------------------> 算术强度

它不能直接告诉我们哪一行代码有问题，但能排除错误方向：

位于斜线区域：优先减少 HBM 访问、提高合并率和数据复用；
位于水平区域：优先提高 Tensor Core 使用率、指令并行和计算占用；
两个上限都远未达到：可能存在同步、分支、Launch、负载不均或数据准备问题。

2.1 一个带宽核算例子

对长度为 $N$ 的 FP32 Vector Add，有效数据量为 $12N$ Bytes。如果 $N=2^{28}$ ，Kernel 用时 2.4ms，则有效带宽约为：

BW_{eff}=\frac{12\times2^{28}}{2.4\times10^{-3}}\approx1.34\text{ TB/s}

这个数字必须与目标 GPU 在同一访问模式下的可达带宽比较，而不是简单除以产品手册峰值。如果向量起始地址未对齐、线程访问跨越更多内存事务或时钟频率受限，实际可达上限会下降。

类似地，GEMM 更适合报告 TFLOPS：

P_{gemm}=\frac{2MNK}{t}

统一用“完成了多少必要工作/消耗了多少时间”描述性能，才能跨实现比较。

三、建立可信基线

优化前至少要保证四件事：

与参考实现比较正确性；
预热，排除首次初始化和编译；
使用 CUDA Event 测量 GPU 时间；
多次执行并报告中位数或分位数。

cudaEventRecord(start);
for (int i = 0; i < repeat; ++i) {
    kernel<<<grid, block>>>(...);
}
cudaEventRecord(stop);
cudaEventSynchronize(stop);

如果每轮都调用 cudaDeviceSynchronize()，测到的可能不再是实际流水执行方式。端到端延迟和纯 Kernel 延迟也应分开报告。

四、同一套方法看五类算子

4.1 Reduce：并行度和同步的平衡

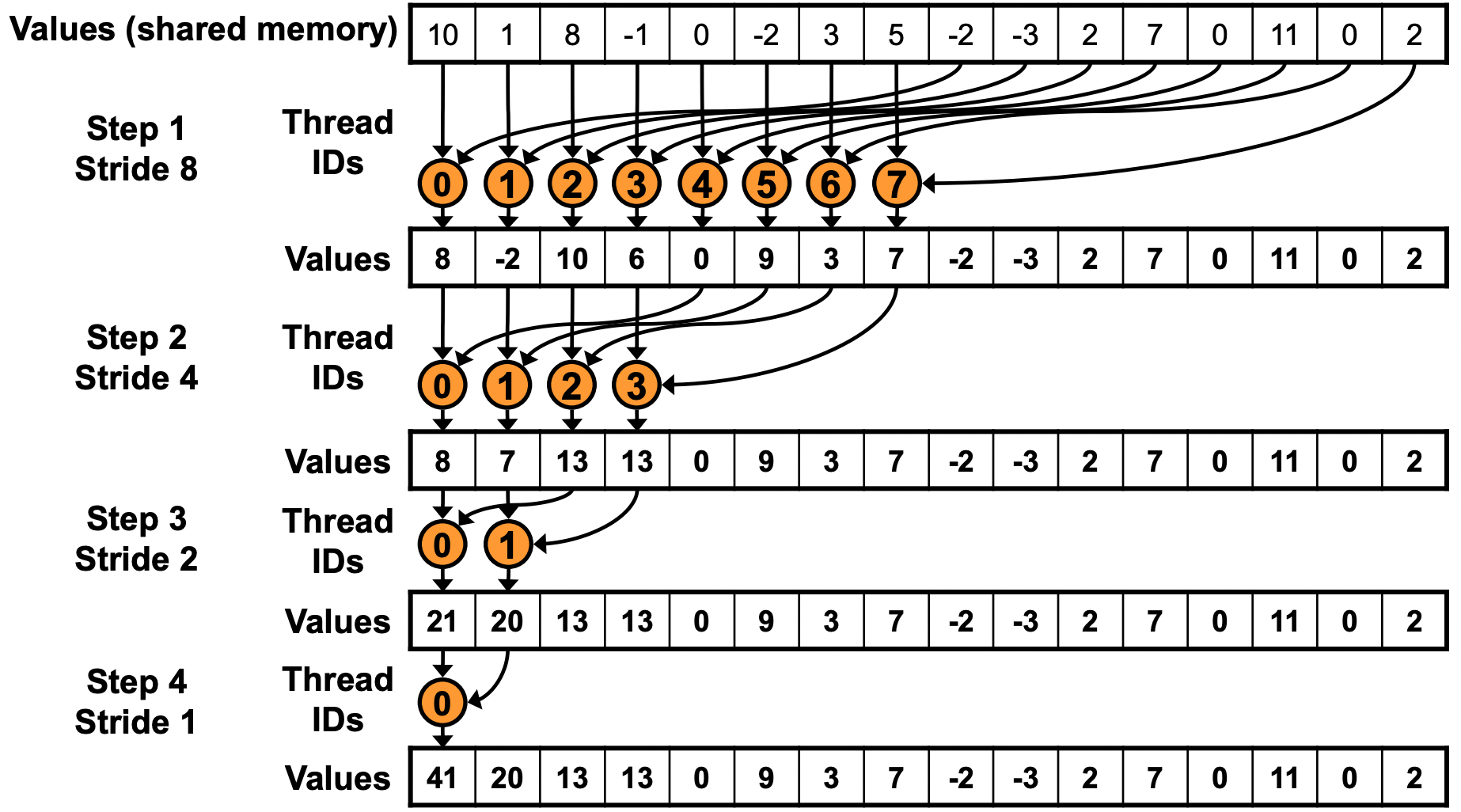

Warp Shuffle 规约

图 3：Warp Shuffle 将 Warp 内数据交换留在寄存器路径中，再用少量 Shared Memory 合并多个 Warp 的结果。

Reduce 的输入只读取一次，计算量很低，通常受带宽和规约开销影响。典型优化路径是：

全局原子加
→ Shared Memory 树形规约
→ 消除 Warp Divergence
→ 每线程处理多个元素
→ Warp Shuffle
→ 向量化加载

每一步都应该对应一个可验证的假设。例如使用 Warp Shuffle 的目的，不是“它更高级”，而是减少 Shared Memory 访问和 Block 内同步。

4.2 GEMM：用空间换数据复用

GEMM Thread Tiling

图 4：Thread Tiling 让一个线程计算多个输出元素，提高从 Shared Memory 到寄存器的数据复用。

朴素 GEMM 中，每个线程独立从全局内存读取一行和一列，数据重复读取严重。Block Tiling 把 A、B 的 Tile 搬入 Shared Memory；Thread Tiling 再把局部数据放入寄存器。

优化的代价也很明确：

Tile 太小：复用不足；
Tile 太大：Shared Memory 占用上升；
每线程输出太多：寄存器压力增大；
寄存器溢出：Local Memory 访问反而拖慢程序；
Occupancy 降低：可能无法隐藏访存延迟。

因此 Occupancy 不是目标，而是资源预算的一部分。

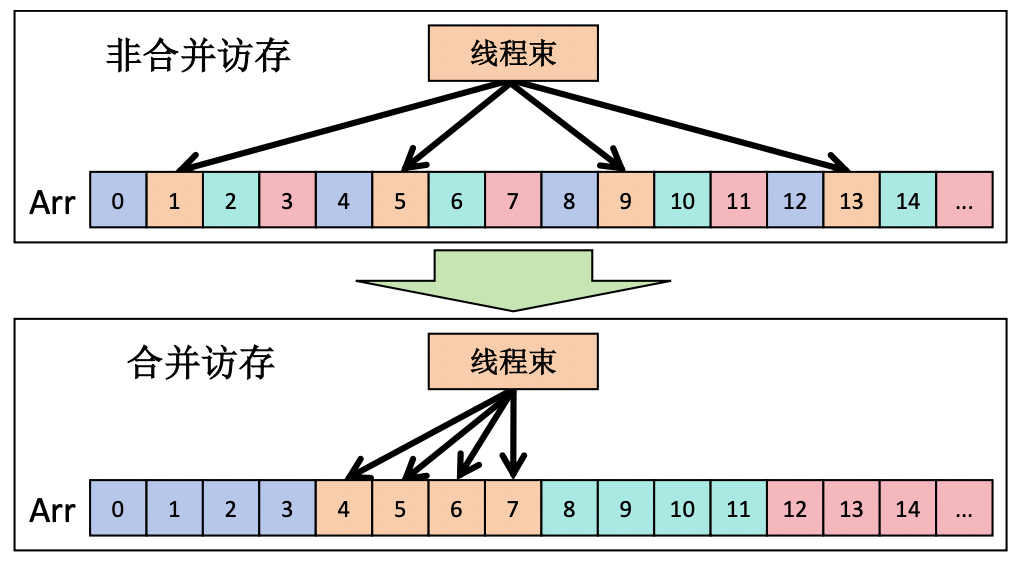

合并访存与非合并访存

图 5：线程编号连续并不自动保证合并访存；关键是一个 Warp 请求的地址能否落入尽量少的内存事务。

4.3 Softmax：多遍扫描与规约

数值稳定的 Softmax 通常要完成：

求最大值；
计算指数和；
归一化输出。

这意味着多次读取同一行。Online Softmax 把最大值和指数和表示为可合并状态，减少扫描次数，并为 FlashAttention 的分块计算奠定基础。

4.4 FlashAttention：优化的不是 FLOPs

标准 Attention 与 FlashAttention 的 IO 差异

图 6：FlashAttention 的主要收益来自避免将完整 Attention 中间矩阵写回 HBM。

标准 Attention 会产生并写回 $S\times S$ 的分数或概率矩阵。FlashAttention 通过 Tiling 和 Online Softmax，让中间块停留在片上存储中。

它并没有改变精确 Attention 的数学定义，核心收益来自降低 HBM IO。这个例子非常适合说明：理论 FLOPs 相同的两个算法，真实速度可以完全不同。

4.5 Decode：Kernel 很快，系统仍可能很慢

LLM Decode 中的单个 Kernel 规模较小，CPU Launch、Python 调度和框架开销可能占据明显比例。此时只看 Kernel 内部指标是不够的，需要用 Nsight Systems 检查 GPU 时间线中的空洞。

CUDA Graph 可以录制并重放一组 Kernel，减少重复 Launch 开销。但它通常要求地址和形状相对稳定，也会增加捕获时间、显存占用和调试复杂度。

五、Nsight Systems：先看全局时间线

常用命令示例：

1	nsys profile --trace=cuda,nvtx,osrt -o report ./app

重点检查：

Kernel 之间是否存在明显 GPU Idle Gap；
CPU 是否在数据预处理、Python 或锁等待中停顿；
Host-to-Device 拷贝能否与计算重叠；
NCCL 通信是否与反向计算重叠；
是否存在大量极短 Kernel；
多个 CUDA Stream 是否真正并行。

Nsight Systems 适合回答“时间花在哪个阶段”，但不能完整解释某个 Kernel 为什么没有达到峰值。

六、Nsight Compute：下钻到单个 Kernel

1	ncu --set full -o kernel-report ./app

建议按下面顺序阅读：

6.1 Speed of Light

先比较计算吞吐和内存吞吐相对于设备峰值的比例。如果 Memory 接近上限而 Compute 很低，通常是 Memory Bound；反之则可能是 Compute Bound。

6.2 Memory Workload Analysis

检查：

Global Load/Store 是否合并；
请求量与实际内存事务量是否相符；
L1/L2 命中率；
Shared Memory Bank Conflict；
DRAM 吞吐是否接近有效上限。

6.3 Occupancy

确认限制 Active Warp 的资源：

每线程寄存器；
每 Block Shared Memory；
Block 大小；
架构上的最大 Block 和 Warp 数。

高 Occupancy 可以帮助隐藏延迟，但不会自动提高算术强度或消除低效访存。

6.4 Warp Stall

不同架构和报告版本的指标名称可能变化，但常见信号包括：

Long Scoreboard：Warp 长时间等待内存相关依赖；
MIO Throttle：内存输入输出相关指令管线压力较大；
Barrier：等待同步；
Not Selected：有足够就绪 Warp，但当前没有被选中；
Branch Resolving：分支控制流造成等待。

不要看到一个 Stall 指标高就直接下结论。它必须和访存事务、吞吐、Occupancy 以及源码位置一起解释。

七、一个可复用的优化闭环

第一步：定义目标

明确优化的是：

单 Kernel 延迟；
训练 Step Time；
TTFT；
TPOT；
Tokens/s；
每美元吞吐。

第二步：建立模型

计算 FLOPs、Bytes、算术强度、理论带宽时间和理论计算时间。

第三步：获取证据

用 Systems 判断阶段，用 Compute 判断 Kernel，用框架 Profiler 补充算子和调用栈信息。

第四步：一次只修改一个变量

例如只改变：

Block Size；
Tile 大小；
向量化宽度；
是否融合；
是否使用 CUDA Graph。

第五步：记录收益和代价

至少记录正确性误差、延迟、吞吐、显存和适用输入范围。一个只在固定 Shape 上更快的 Kernel，不一定适合动态生产负载。

八、技术 Q&A

Q1：Occupancy 达到 100%，为什么 Kernel 仍可能很慢？

Occupancy 只描述 SM 上驻留 Warp 的比例，不描述每个 Warp 的访存是否合并、数据是否复用、指令是否有效或 Tensor Core 是否被使用。一个高 Occupancy Kernel 可以同时具有低算术强度、严重 Bank Conflict 和大量无效线程。只有当瓶颈是“没有足够就绪 Warp 隐藏延迟”时，提高 Occupancy 才直接有效。

Q2：Shared Memory Tiling 为什么能提高 GEMM 算术强度？

A、B 的一个 Tile 从 HBM 读取一次后，被 Block 内多个线程重复用于多个输出元素。必要 FLOPs 不变，而 HBM Bytes 减少，所以算术强度提高。Tile 继续增大时会消耗更多 Shared Memory 和寄存器，最终受 Occupancy、指令调度或片上带宽限制。

Q3：Nsight Systems 和 Nsight Compute 应该按什么顺序使用？

先用 Systems 判断端到端时间花在 CPU、数据拷贝、NCCL、Kernel 还是 GPU Idle；只有确认某个 Kernel 占据主要时间且内部效率不足后，再用 Compute 分析其内存事务、吞吐、Stall 和 Occupancy。直接对任意 Kernel 跑完整 NCU 容易得到大量指标，却没有优化优先级。

Q4：FlashAttention 的 FLOPs 相近为何仍能加速，而 Decode 的短 Idle Gap 又该如何处理？

标准 Attention 会把 $S\times S$ 分数或概率矩阵写入 HBM，再读回用于后续计算；FlashAttention 在 SRAM 中按 Tile 完成分数、在线归一化和与 V 的累加，避免物化大中间矩阵，因此通过减少 IO 获得加速。若 Decode 时间线的主要问题是 Kernel 之间存在大量短 Idle Gap，则瓶颈在 CPU 调度、同步或 Launch，此时应优先考虑 CUDA Graph、算子融合和减少框架往返，而不是继续优化已经很短的单个 Kernel。
